Мастерим биокамин для своей дачи: очаг с «живым огнем» без дыма и золы

Безопасно обустроенный открытый огонь действует на человека успокаивающе. Ведь он создает атмосферу уюта и тепла. Но далеко не все имеют возможность соорудить у себя в доме или на участке камин. Прекрасной альтернативой этому устройству может выступить биокамин – живой огонь без дыма и золы. В отличие от традиционного варианта, биокамин не предполагает обустройства дымохода поскольку в процессе сгорания биотоплива не выделяются какие-либо вредные вещества.

Биокамины можно смело именовать новым поколением традиционных дровяных каминов и  обогревательных устройств. Настоящее живое пламя, возникающее в результате сгорания биотоплива, созданного на основе спиртов, не выделяет копоти и дыма и не оставляет после себя следы гари и сажи.

Биокамин для украшения зоны отдыха

Современные биокамины давно завоевали любовь среди широкого круга покупателей благодаря привлекательному внешнему виду и безопасности в применении

Их можно устанавливать как на открытых площадках загородного участка, так и в закрытом помещении дома. Но поскольку открытый огонь имеет свойство сжигать кислород, помещение, в котором горит импровизированный очаг необходимо периодически проветривать.

В зависимости от места расположения устройства выделяют несколько видов биокаминов: настенные, напольные и настольные.

Настенная плоская модель

Настенные – компактные плоские конструкции, боковые и задняя стенки которых изготавливают из металла, а передняя часть защищается стеклом

Компактная настольная конструкция

Настольные — выступают миниатюрной имитацией каминов. Они имеют защитный стеклянный экран, сквозь который отлично просматривается живой огонь

Напольный вариант биокамина

Напольные – имитируют традиционные дровяные устройства. Их устанавливают на полу открытых площадок, либо в нишах или углах помещения

В зависимости от размера конструкции биокамины могут иметь от одного до нескольких топливных блоков – горелок. В качестве топлива чаще всего используется биоэтанол, который не оставляет продукты сгорания.

У биокаминов масса достоинств: простота монтажа, не требует обустройства дымохода, нет грязи от дров, отсутствует сажа и копоть. Единственным недостатком популярных обогревательных устройств является их цена. Однако мастера, владеющие базовыми знаниями и имеющие навыки строительства, смогут подтвердить, что сделать биокамин своими руками не столь уж сложная задача.

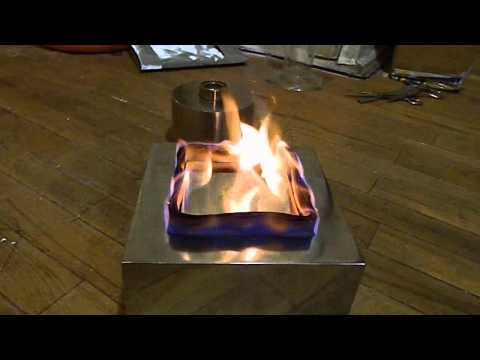

Предлагаем вам посмотреть видео, где конструируется простейшая модель биокамина, чтобы вы поняли как это просто:

Для изготовления настольного очага нам потребуется:

  • Стекло и стеклорез;
  • Силиконовый герметик (для склейки стекол);
  • Металлическая сетка;
  • Металлическая коробка под основание конструкции;
  • Емкость под горючее;
  • Негорючие композиционные материалы;
  • Шнурок- фитиль;
  • Горючее для биокамина;

Для обустройства экрана камина можно использовать обычное оконное стекло толщиной в 3 мм или стекло с фоторамок.

Настольный камин с прямоугольным основанием

Самая простая форма настольного биокамина — с прямоугольным или квадратным основанием. Обустройство такой конструкции займет всего несколько часов

В качестве металлического сетчатого основания отлично подойдет противень для духовки, решетка для барбекю или строительная сетка из нержавеющей стали. Для обустройства емкости под горючее можно использовать металлический стакан. Топливный блок биокамина проще всего сделать из металлического кашпо квадратной или прямоугольной формы.

Камни для украшения камина

Альтернативой негорючим композиционным материалам может выступить морская галька и любые жаростойкие камни небольших размеров

Габариты конструкции зависят только от пожеланий мастера. Однако при расчете размеров следует учитывать, что расстояние от горелки до боковых стекол не должно превышать 15 см. В то же время при слишком близком расположении стекла к открытому огню существует вероятность, что оно лопнет. Количество горелок определяется с учетом размеров площадки или комнаты. В среднем на территорию площадью 16 квадратных метров достаточно настольного биокамина с одной горелкой.

Определившись с габаритами конструкции и учитывая размеры нижней части биокамина – металлического топливного блока, вырезаем 4 заготовки из стекла.

Сборка стеклянного кожуха

Из заготовок собираем стеклянный кожух, который будет выполнять роль экрана биокамина. Стеклянные элементы соединяем между собой при помощи силиконового герметика

Аккуратно соединив и проклеив все стеклянные элементы, оставляем экран до полного высыхания герметика. Остатки подсохшего силиконового герметика удобно счищать обычным лезвием.

Склеивание стеклянных заготовок

Чтобы хорошо зафиксировать стеклянные заготовки, собранный экран располагаем между неподвижными предметами и оставляем его на несколько часов

Переходим к обустройству топливного блока.

Обустройство топливного блока камина

В центр металлического короба устанавливаем банку, наполненную топливом. Если для обустройства биокамина используем две и более горелок, то их размещаем в коробе на расстоянии 15 сантиметров друг от друга

Делаем сетчатый настил: из металлической решетки с помощью ножниц по металлу вырезаем прямоугольник, размер которого соответствует габаритам короба.

Изготовление сетчатого настила

Металлическую решетку укладываем на стенки короба, для надежности прихватывая углы конструкции в нескольких местах сварными швами

Из шнурка скручиваем фитиль и погружаем один из его концов в емкость с топливом. Саму металлическую сетку укрываем жаропрочными камнями, декорируем керамическими поленьями и другими негорючими материалами.

Оформление решетки камнями

Помимо декоративной функции жаропрочные камни будут равномерно распределять тепло горелки по всей поверхности решетки к стеклянному кожуху

Настольный биокамин готов. Остается только установить на металлический блок стеклянный короб и  поджечь пропитанный топливом фитиль.

Угловой вариант биокамина интересен тем, что его смело можно разместить в углу или . Занимая минимум места, он привнесет в атмосферу ноток уюта и комфорта, располагающих к приятному отдыху.

Угловой вариант камина

Поскольку биокамин является объектом повышенной пожароопасности, следует всегда оставлять достаточное расстояние от самого очага до стенок и верхней части конструкции

Для изготовления угловой конструкции нам потребуется:

  • Направляющий и стоечный металлический профиль длиной 9 м;
  • 1 лист негорючего гипсокартона;
  • 2 кв.м минеральной (базальтовой) ваты;
  • Финишная гипсовая шпаклевка;
  • 2,5 кв.м кафеля или искусственного камня;
  • Затирка и термоустойчивый клей для кафеля;
  • Дюбель-гвозди и саморезы;
  • Емкость для топлива;
  • Жаропрочные камни и негорючие декоративные элементы.

Определившись с местом расположения и конструкцией будущего очага для грамотного расчета необходимых материалов и визуализации образа на листе бумаги рисуем эскиз, соблюдая пропорции. Потом можно мастерить, лучше всего начать с разметки.

Изготовление каркаса конструкции

На стену наносим разметку, по которой крепим предварительно обрезанные направляющие профили. В них вставляем стоечные профили, фиксируя элементы саморезами

После того как проверили вертикальность конструкции с помощью отвеса, прикрепляем каркас к стене, используя дюбель-гвозди и саморезы. Стойки камина для надежности желательно скрепить перемычками.

Обшивка каркаса гипсокартоном

Сам каркас снаружи обшиваем гипсокартоном, прикручивая его на саморезы через каждые 10-15 см. В области топки прокладываем 5-ти сантиметровый слой минеральной ваты

В дне топки оставляем углубление, в которую впоследствии будем устанавливать горелку. Поскольку в процессе эксплуатации очага температура вокруг горелки может достигать 150°С, основание топливной части делаем из жесткого негорючего материала.

Облицовка камина кафелем

Обшитую гипсокартоном конструкцию зашпаклевываем и облицовываем кафелем, огнеупорной плиткой или природным камнем, который органично будет сочетаться с другими элементами зоны отдыха

После завершения работы затираем швы специальной затиркой.

Декорирование камина

Камин готов. Остается протереть поверхность сначала влажной, а затем сухой тряпкой и выложить жаростойкие камни и декоративные элементы

В качестве емкости для биотовлива удобно использовать специальный бак или цилиндрическую горелку. Чтобы обеспечить безопасность близким, переднюю стенку биокамина можно закрыть жаростойким стеклом и кованой каминной решеткой.

Топливом для биокамина выступает биоэтанол – жидкость без цвета и запаха, содержащая спирт и выступающая заменителем бензина.  Главным его преимуществом является то, что в процессе горения он не выделяет вредные газы и не оставляет после себя сажу и копоть. Поэтому камины на биотопливе не требуют монтажа вытяжек, благодаря чему достигается стопроцентная теплоотдача. И к тому же в процессе горения биоэтанола за счет выделяющихся водяных паров происходит увлажнение воздуха.

Специальное топливо для биокаминов

Приобрести топливо можно в специализированных магазинах. Его выпускают в пластиковых бутылях и канистрах. Одного литра жидкости хватает на 2-5 часов непрерывного горения

Топливо для биокамина можно сделать и своими руками. Для этого потребуется:

  • Медицинский спирт 90-96 градусов;
  • Бензин для зажигалок Zippo.

Бензин способен превратить синее лабораторное пламя в живой очаг оранжевого цвета. Необходимо всего лишь смешать эти два компонента в такой пропорции, чтобы бензин составлял 6-10% от объема медицинского спирта. Готовый состав хорошенько взбалтываем и заливаем в емкость для топлива. Расход  топлива составляет 100 мл на 1 час горения.

После поджигания топлива первые 2-3 минуты пока пламя маленькое в радиусе нескольких метров от биокамина ощущается легкий запах алкоголя. Но по мере нагревания топлива, когда начинают гореть пары, а не сама жидкость, запах быстро рассеивается, а пламя становится живым и игривым.
